走心式數控車床
cnc auto lathe manufacturer
RSL-20
讓複雜的工件在一次加工中完成
瑞豐的RSL-20是一部CNC走心式車床。走心式車床的中心主軸橫臥，與加工平台平行，主軸上的夾頭能固定工件並高速旋轉；工件旋轉的同時，刀具會靠近工件進行切削，這樣的機台設置適合用來加工圓柱形或軸型工件。RSL-20是一部走心式CNC車床，除了傳統的車削加工外，也能同時進行銑削、鑽孔、功牙等作業。這種複合式的車床機台能執行多工、精密性高的加工程序，讓設計複雜的工件在一次加工中完成，特別適合用來加工汽車、電子產品等的精密零件。
特色
- 同步迴轉導套可輔助加工長型工件可替換無導套，使棒材的殘材縮短以便節省材料。
- 動力系統刀座可依據您的需要變換不同排刀方式，並可安裝特殊刀具做，例如旋風刀座、切角座、滾齒座...等。
- 被軸加工可另外選配安裝動力铣刀座。
- 主軸採用內藏式馬達可降低振動與噪音，並提升精準度，主軸轉速可達10,000RPM。

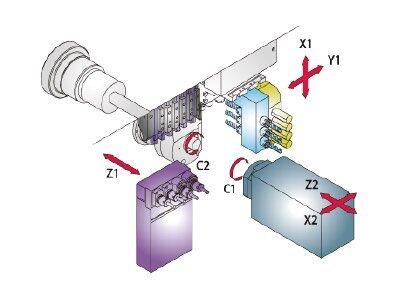

刀具排列
優異的銑削功能，可做複雜性的零件加工。
外徑刀具座(6支)、迴轉刀座(ER11x2, ER16x2)、三軸雙面偏心座(選配) 、四軸固定刀座、背面固定刀具、背面迴轉刀座4支(選配)。
C軸功能: 主軸和背軸同時或單獨加工，並作C軸特殊加工。

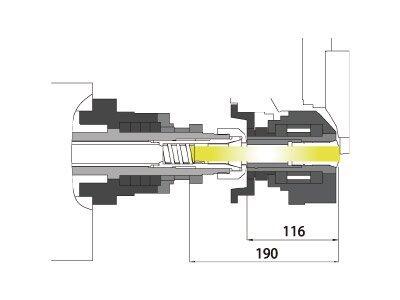

同步迴轉導套
加工長工件時，將確保穩定性與加工精準度。

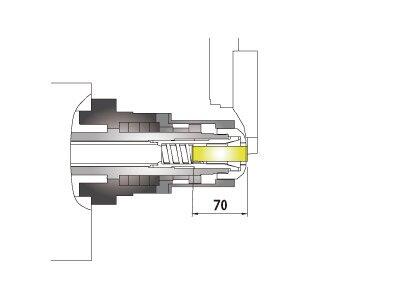

無導套
將可縮短殘材，以便節省加工成本。
| 機型 | RSL-20 | |||
| 第一系統 | 最大加工直徑 | Ø20 mm | ||
|---|---|---|---|---|
| 最大加工長度(同步迴轉導套) | 205 mm | |||
| 最大加工長度(無導套) | Material Dia. x 2.5(Max.50mm) | |||
| 最小輸入單位 | 0.001 mm | |||
| 外徑刀具 | Ø12mm x 6pcs | |||
| 固定刀具 | 套筒尺寸 | C22-ER16 - 4pcs | ||
| 最大鑽孔 | Ø 10mm | |||
| 最大攻牙 | M8 | |||
| 動力刀具 | 刀具數 | ER11 x 2pcs ER16 x 2pcs | ||
| 最大鑽孔 | Ø 5mm(ER11) Ø 7mm(ER16) | |||
| 最大攻牙 | M5(ER11) M6(ER16) | |||
| 動力刀具馬達 | 1.0 kw (Continuous) / 1.2kw (5mins. - 30%ED) | |||
| 動力刀具馬達最高轉速 | ER11 : 8,00Orpm / ER16 : 6,000rpm | |||
| 主軸馬達 | 2.2 kw(Continuous) / 3.7kw (10mi ns. - 25%ED) | |||
| 主軸最高轉速 | 10,000 rpm | |||
| 第二系統 | 最大加工直徑 | Ø20 mm | ||
| 最大夾取長度 | 80 mm | |||
| 最大伸出長度 | 30 mm | |||
| 背面加工刀具 | 刀具數 | Sleeve Tool x 4pcs (Opt. Power Driven Tool) | ||
| 最大鑽孔 | 固定刀具 | Ø8 mm | ||
| 動力刀具 | Ø6 mm | |||
| 最大攻牙 | 固定刀具 | M6 | ||
| 動力刀具 | M5 | |||
| 副主軸最高轉速 | 9,000rpm | |||
| 副主軸馬達 | 0.55 kw(Continuous) / 1.1kw(15mins. - 40%ED) | |||
| 動力刀具馬達 | 0.75kw | |||
| 動力刀具最高轉速 | 8,000rpm | |||
| 其他 | 軸向快速移動 | 24m/min | ||
| 油箱容量 | 180L | |||
| 冷卻幫浦馬達 | 960W | |||
| 機械尺寸 | 2350 x 1260 x 1830 mm | |||
| 機械重量 | 1800kg | |||
| 動力需求 | AC/3PH/220V/10kw | |||
| CNC控制器 | FANUC Oi-F / MITSUBISHI-M80 | |||
| 標準配備 |
| 10.4吋LCD彩色操作螢幕 |
| 同步迴轉導套座 |
| C軸定位(主軸與副主軸) |
| 主/副主軸開閉爪 |
| 外徑刀具座 |
| 迴轉刀座 |
| 四軸固定刀座 |
| 背面加工刀座 |
| 安全門鎖 |
| 切削油流量檢測 |
| 斷料檢知 |
| 同步迴轉導套吹氣裝置 |
| 副主軸除屑裝置 |
| 成品頂料器 |
| 工作燈 |
| 空壓單元 |
| 潤滑油單元 |
| 成品輸送機 |
| 特殊選配 |
| 無導套座 |
| 自動棒材送料機 |
| 鐵屑輸送機 |
| 長工件收集器 |
| 高壓幫浦裝置 |
| 油霧回收機 |
| 全自動穩壓器 |
| 全自動穩變壓器 |
| CE規範 |
| 三軸正面偏心座 |
| 兩軸正面偏心座 |
| 旋風刀座 |
| 切角座 |
| 圓鋸片座 |
| 滾齒座 |
| 背面三軸動力延伸座 |
本公司保留機械及規格變更之權利，恕不另行通知。
機械在一公尺範圍內之噪音值平均為80分貝。
